Класичний, пірамідальний та касетний грильято GLK

Грильято - це підвісна стеля, яка має структуру у вигляді решітки. Така стеля є прозорою, хоча відмінно закриває від погляду комунікації, які знаходяться за стелею. Такі стелі часто можна побачити в магазинах, торгових центрах, офісах і інших приміщеннях комерційної нерухомості.

В чому причина популярності підвісних стель грильято?

1. Простота монтажу та обслуговування. Це особливо актуально для великих приміщень.

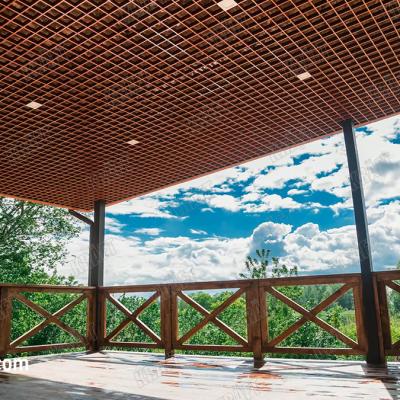

2. Високі експлуатаційні характеристики – стійкість до негативного впливу навколишнього середовища дозволяє використовувати грильято навіть на вулиці.
3. Пожежна безпека класу А1 – негорючий.
4. Гратчаста конструкція з одного боку приховує застельовий простір, а з іншого – забезпечує вільний доступ до всіх інженерних комунікацій. Крім того, така конструкція не заважає системам пожежної безпеки та сприяє швидкому видаленню диму в разі пожежі.
5. Стеля грильято в інтер'єрі виглядає монолітною. А завдяки невеликій вазі елементів, провисання стелі виключено.
6. Грильято дають широкий простір для творчості і дизайну. Різноманітний розмір решітки і більше ніж 500 кольорів за шкалою RAL дозволяють створювати нестандартні рішення для будь-яких приміщень.

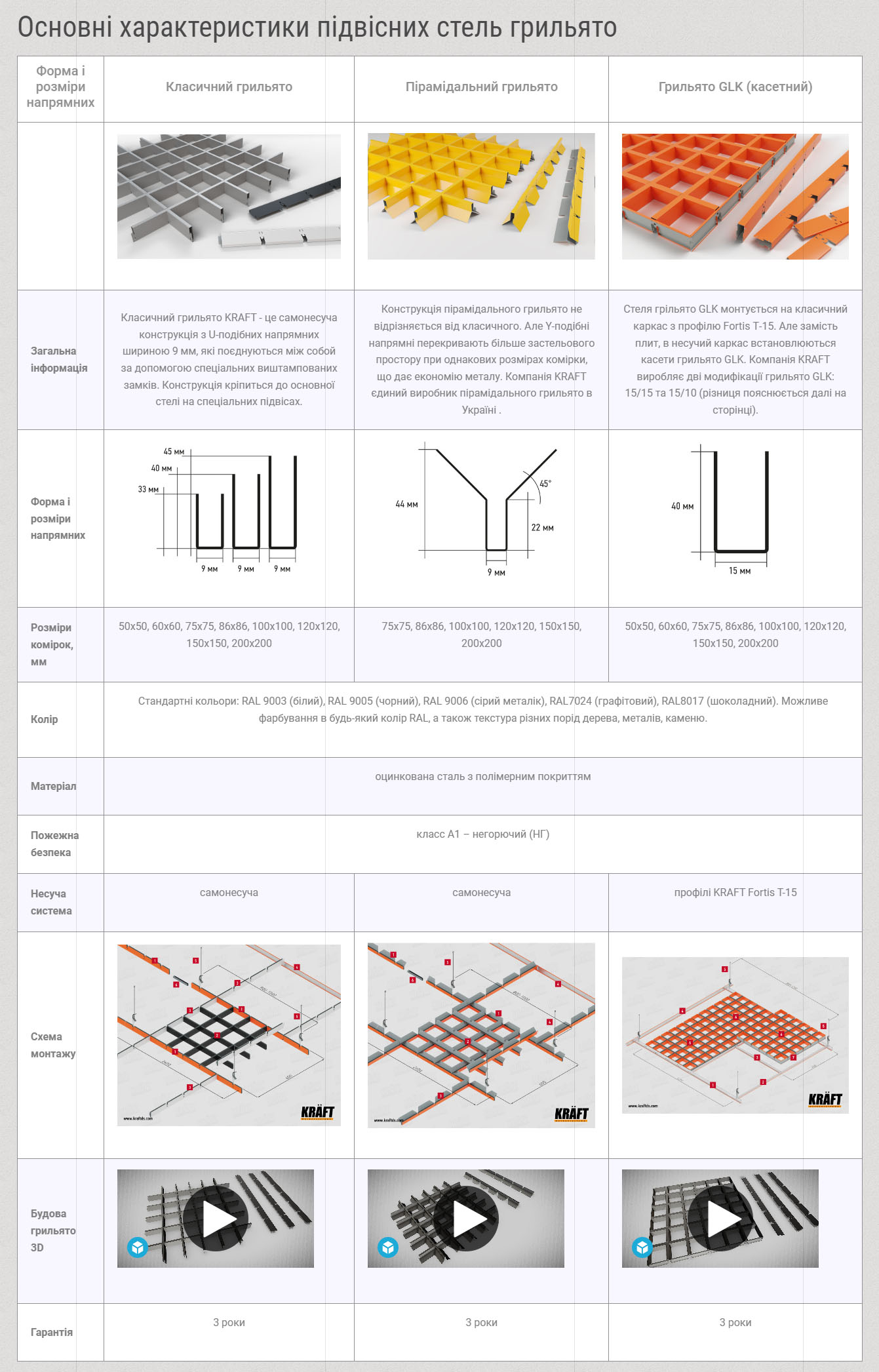

Основні характеристики підвісних стель грильято

Компанія "Крафт Декенсістем Україна" виробляє наступні моделі стель грильято: класичний грильято, пірамідальний грильято, а також різновиди стелі грильято касетного типу (GLK). Також на базі всіх видів грильято ми можемо запропонувати модифікацію грильято "жалюзі" з прямокутними комірками.
Форма і розміри напрямних

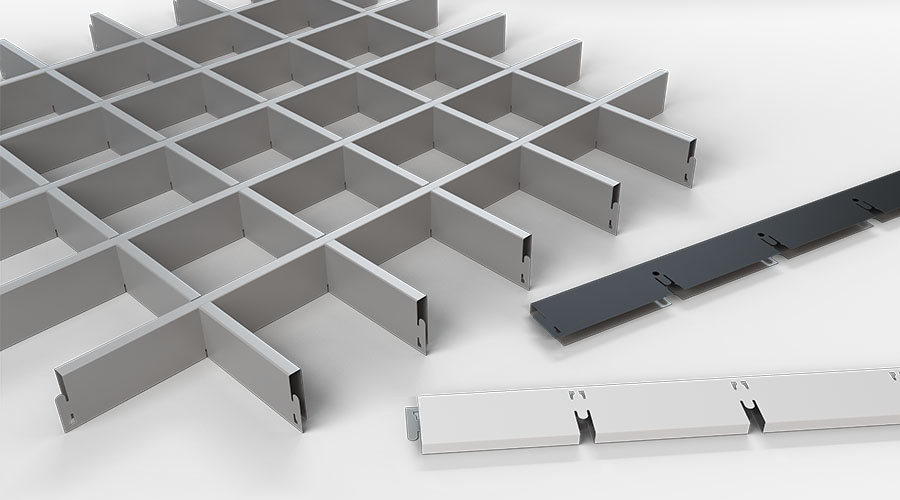

Класичний грильято

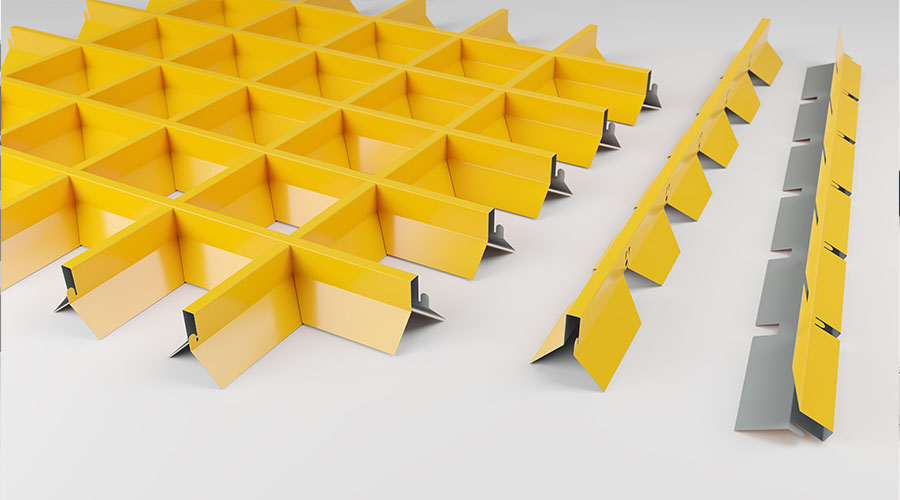

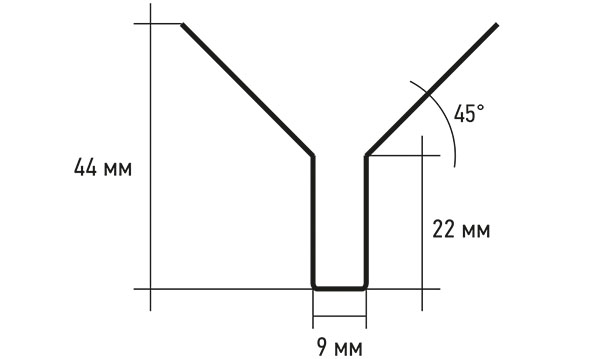

Пірамідальний грильято
Грильято GLK (касетний)
Загальна інформація

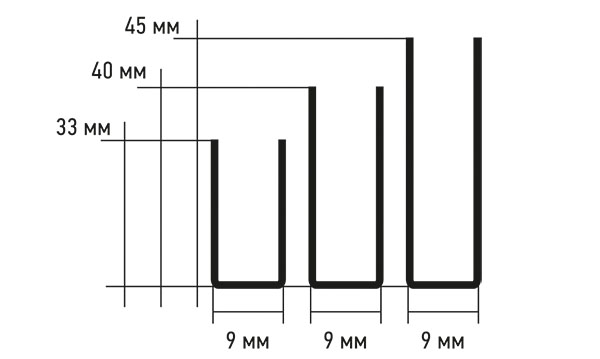

Класичний грильято KRAFT - це самонесуча конструкція з U-подібних напрямних шириною 9 мм, які поєднуються між собой за допомогою спеціальних виштампованих замків. Конструкція кріпиться до основної стелі на спеціальних підвісах.
Конструкція пірамідального грильято не відрізняється від класичного. Але Y-подібні напрямні перекривають більше застельового простору при однакових розмірах комірки, що дає економію металу. Компанія KRAFT єдиний виробник пірамідального грильято в Україні .
Стеля грільято GLK монтується на класичний каркас з профілю Fortis Т-15. Але замість плит, в несучий каркас встановлюються касети грильято GLK. Компанія KRAFT виробляє дві модифікації грильято GLK: 15/15 та 15/10 (різниця пояснюється далі на сторінці).

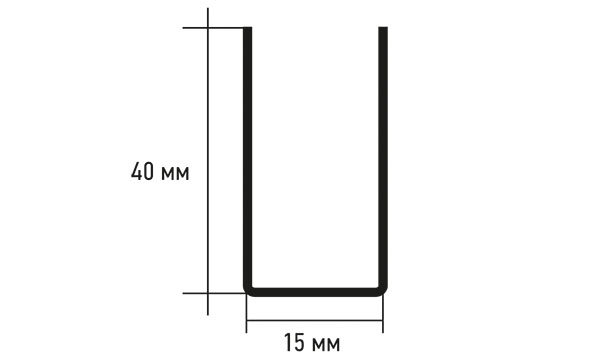

Форма і розміри напрямних
Розміри комірок, мм
50х50, 60х60, 75х75, 86х86, 100х100, 120х120, 150х150, 200х200
75х75, 86х86, 100х100, 120х120, 150х150, 200х200
50х50, 60х60, 75х75, 86х86, 100х100, 120х120, 150х150, 200х200
Колір
Стандартні кольори: RAL 9003 (білий), RAL 9005 (чорний), RAL 9006 (сірий металік), RAL7024 (графітовий), RAL8017 (шоколадний). Можливе фарбування в будь-який колір RAL, а також текстура різних порід дерева, металів, каменю.
Матеріал
оцинкована сталь з полімерним покриттям
Пожежна безпека
класс А1 – негорючий (НГ)
Несуча система
самонесуча
самонесуча
профілі KRAFT Fortis T-15
Схема монтажу
Будова грильято 3D
Гарантія
3 роки
3 роки
3 роки
3D-модель будови грильято
Класичний грильято
Пірамідальний грильято
Грильято GLK

Базові кольори грильято KRAFT

Базові кольори грильято KRAFT: RAL 9003 (білий), RAL 9005 (чорний), RAL 9006 (сірий металік), RAL 7024 (графітовий сірий), RAL 8017 (шоколадний). Можливе фарбування в будь-який колір за шкалою RAL.

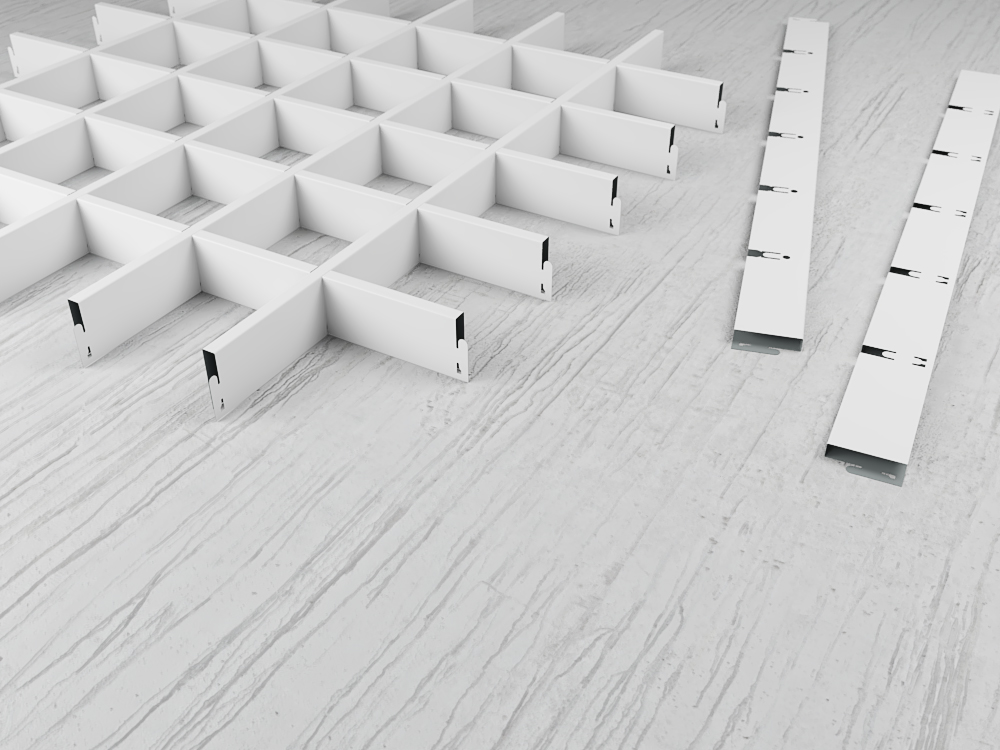

RAL 9003 (білий)
+Image

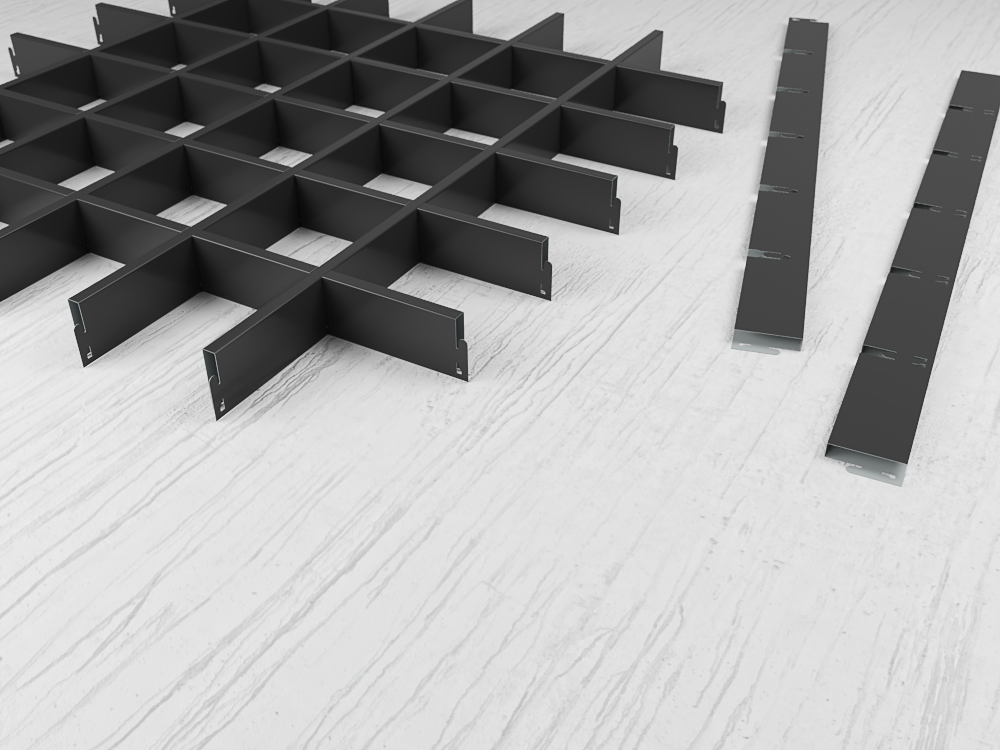

RAL 9005 (чорний)
+Image

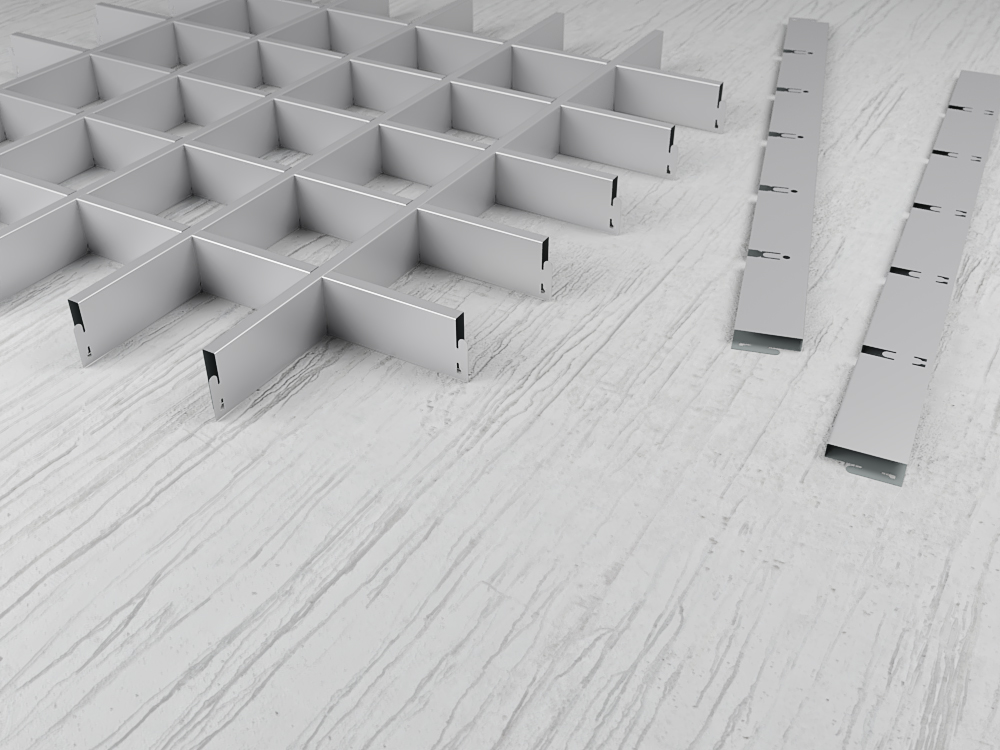

RAL 9006 (сірий металік)
+Image

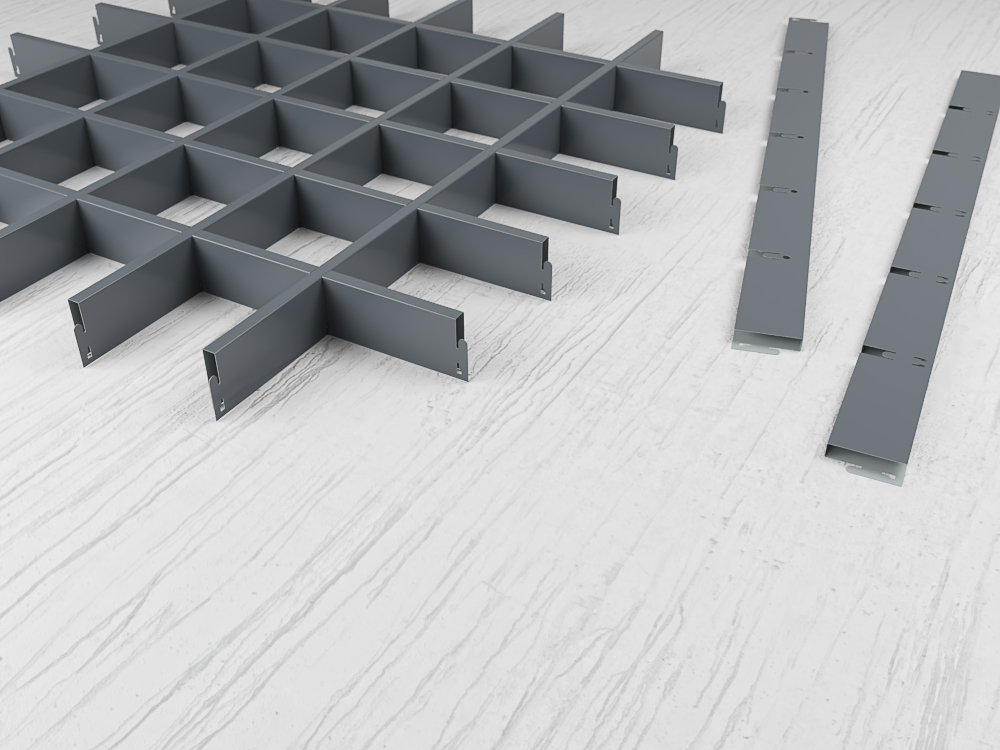

RAL 7024 (графітовий)
+Image

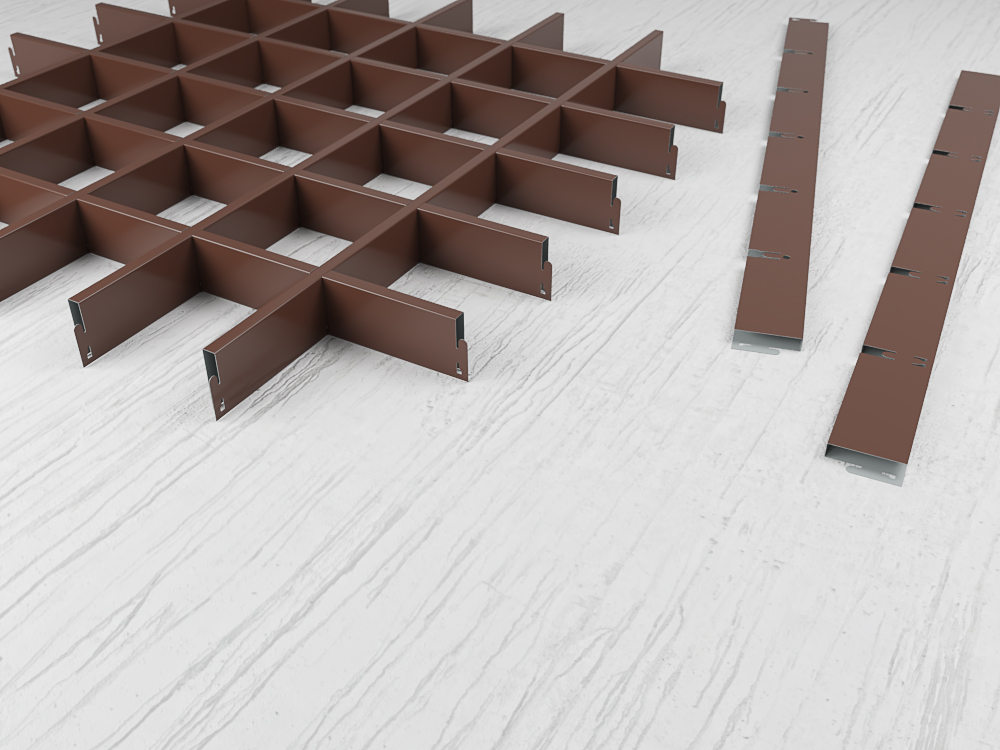

RAL 8017 (шоколадний)
+Image
KRAFT Wood - імітація текстури деревини
Ви можете замовити продукцію КРАФТ Декенсістем з якісної імітацією дерев'яної текстури. Дерево завжди відмінно виглядає в інтер'єрі і надає приміщенню тепло і домашній затишок. Крім цього, ми можемо запропонувати і інші натуральні текстури, такі як камінь або метал.
+Image
Гікорі
+Image
Модрина
+Image
Горіх Каріні

Розміри комірок грильято KRAFT

Стандартні розміри комірок грильято KRAFT, мм: 50х50, 60х60, 75х75, 86х86, 100х100, 120х120, 150х150, 200х200. Для пірамідального грильято не рекомендується використовувати комірки 50х50 мм та 60х60 мм, тому що касета важко збирається. Розмір комірки рахується за центральними вісями, без урахування товщини направляючих.

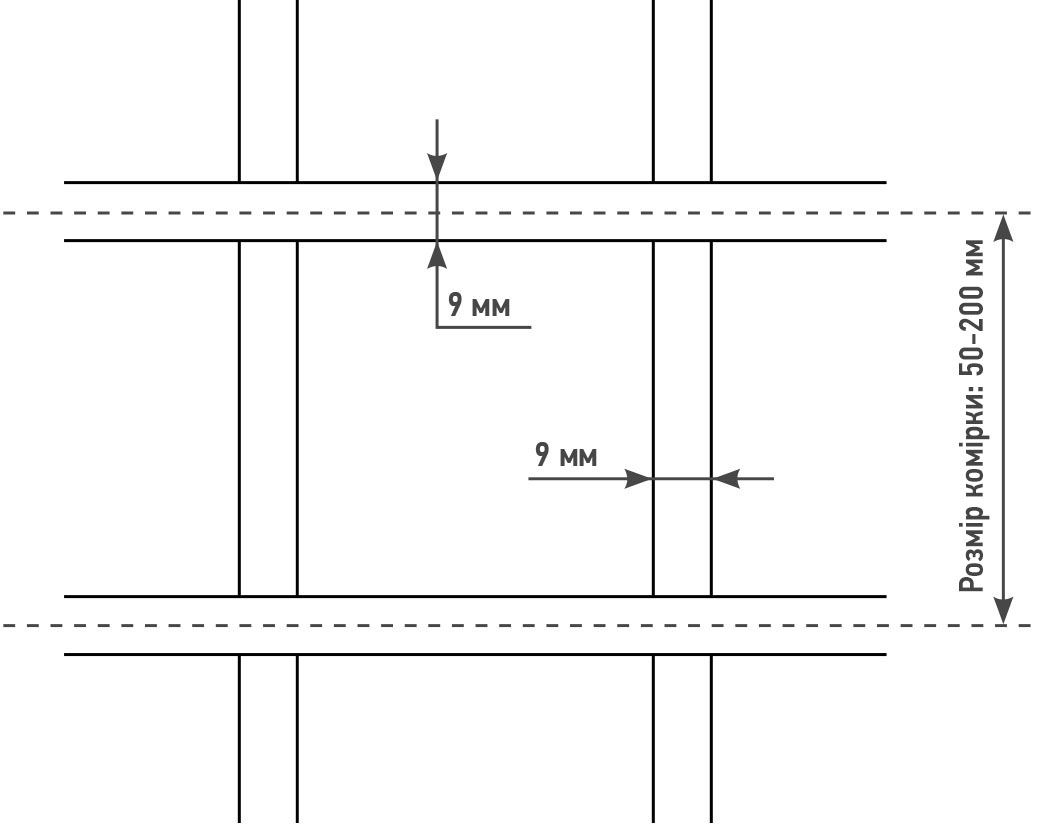

Розміри комірок класичного грильято
+Image
Розміри комірок пірамідального грильято
+Image
Розміри комірок грильято GLK
+Image

Різниця між грильято GLK 15/15 та GLK 15/10

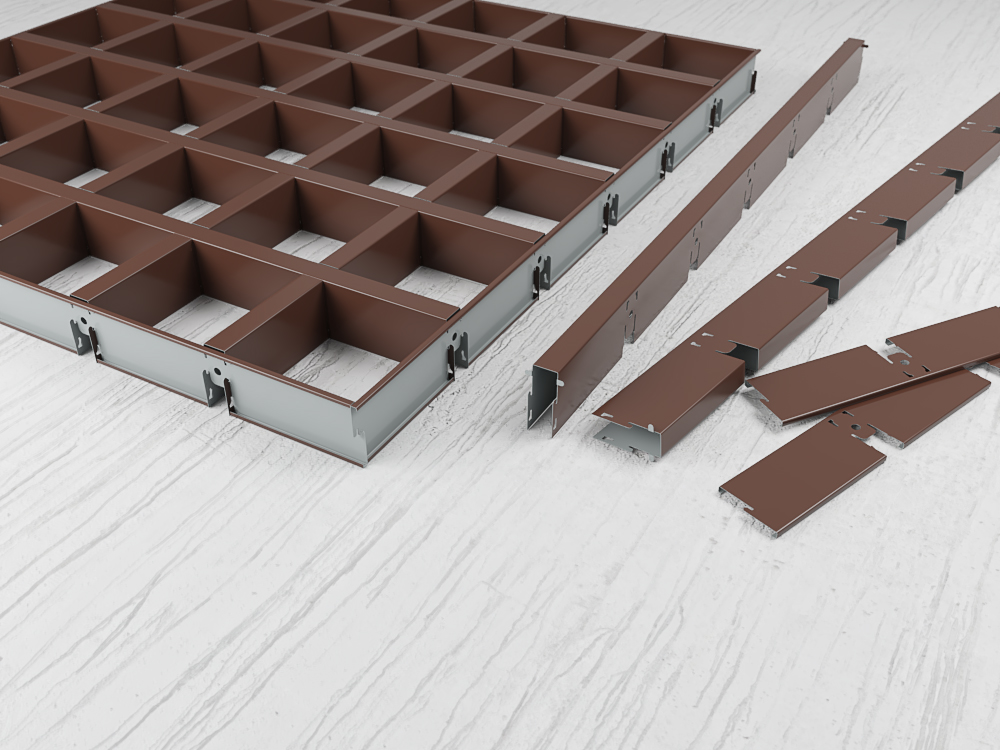

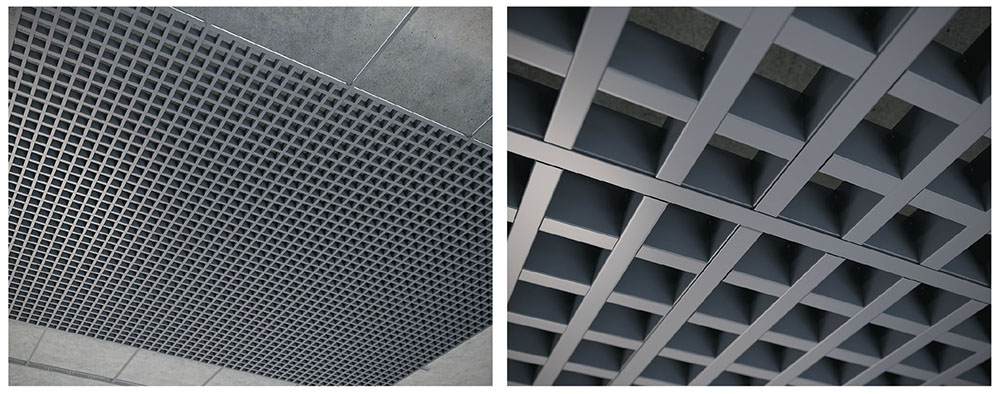

Грильято GLK 15/15
+Image
Зовнішній вигляд
+Image
Касета GLK 15/15 має обрамляючий профіль. Товщина профілю грильято і несучих Т-профілів Fortis - 15 мм.

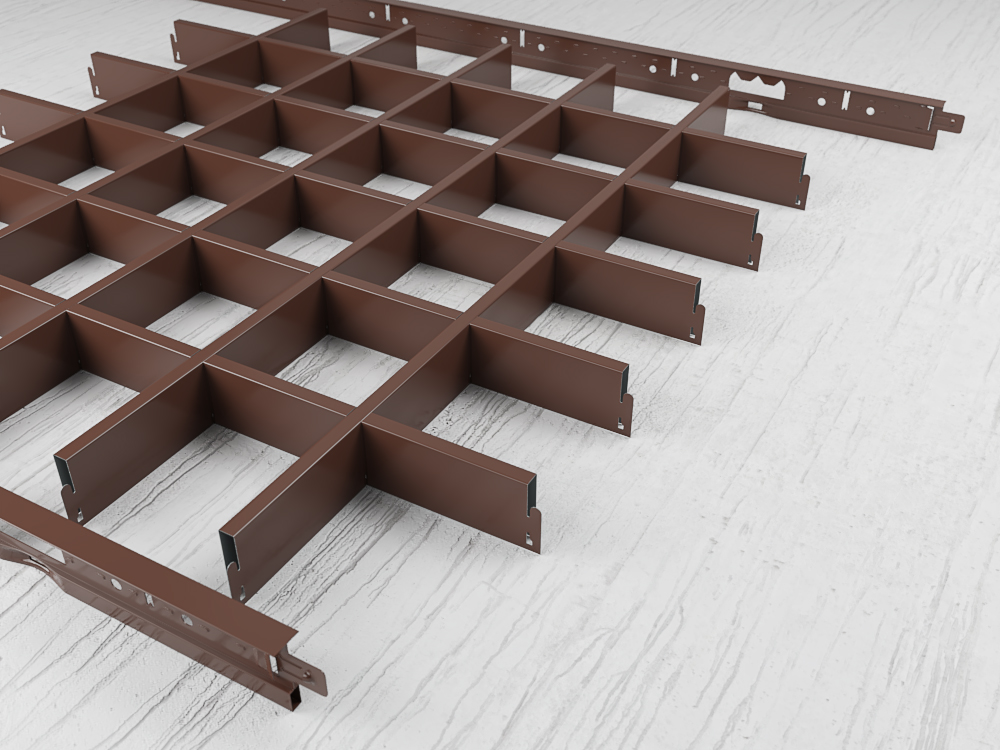

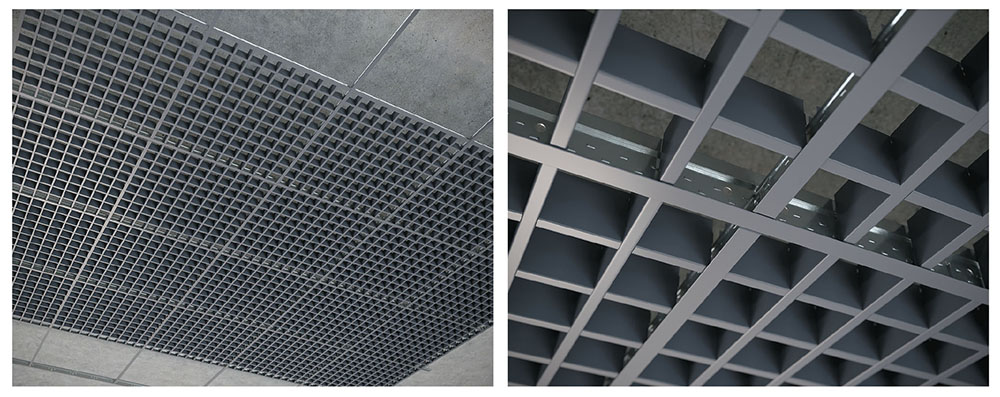

Грильято GLK 15/10
+Image
Зовнішній вигляд
+Image
Касета GLK 15/10 не має обрамляючого профілю. Товщина профілю грильято 10 мм, товщина несучих Т-профілів Fortis - 15 мм. По суті, грильято GLK 15/10 - це класичний грильято, встановлений на несучу конструкцію з Т-профілів. Для його установки необхідно обрізати замки напрямних.

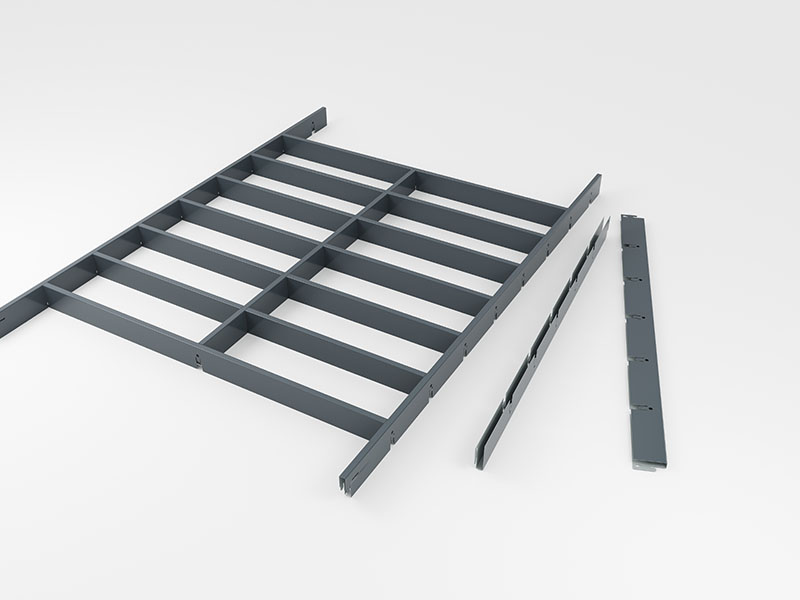

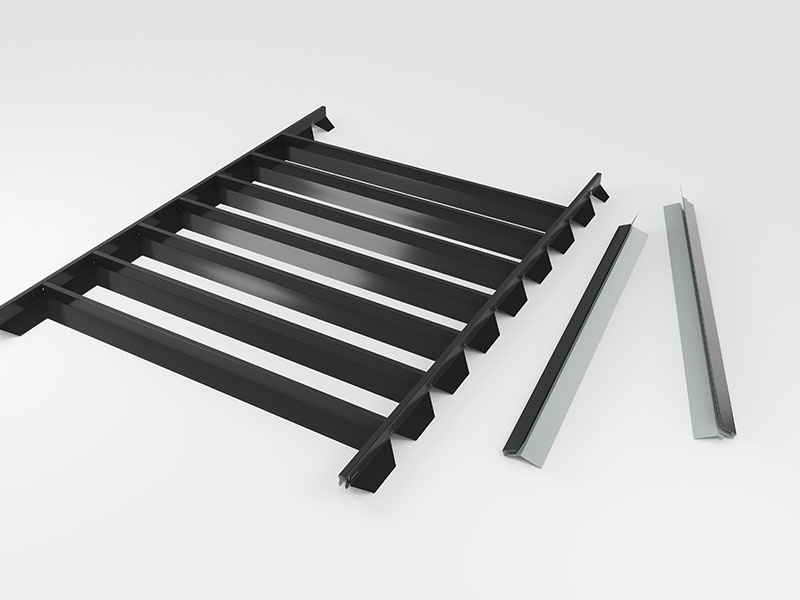

Грильято "жалюзі"

Грильято жалюзі — це один з різновидів грильято. Комірки в грильято жалюзі мають не квадратну, а прямокутну форму. Такий ефект досягається за рахунок пропуску окремих напрямних в загальному масиві.

Ефекту жалюзі можна домогтися за будь-яким видом грильято KRAFT - класичним, пірамідальним, GLK. Але найкращі результати досягаються при використанні грильято GLK (модульна система), тому що несучий каркас з Т-профілів дає необхідну міцність. Крім оригінального зовнішнього вигляду, економія матеріалів у порівнянні зі звичайним грильято досягає 16%.

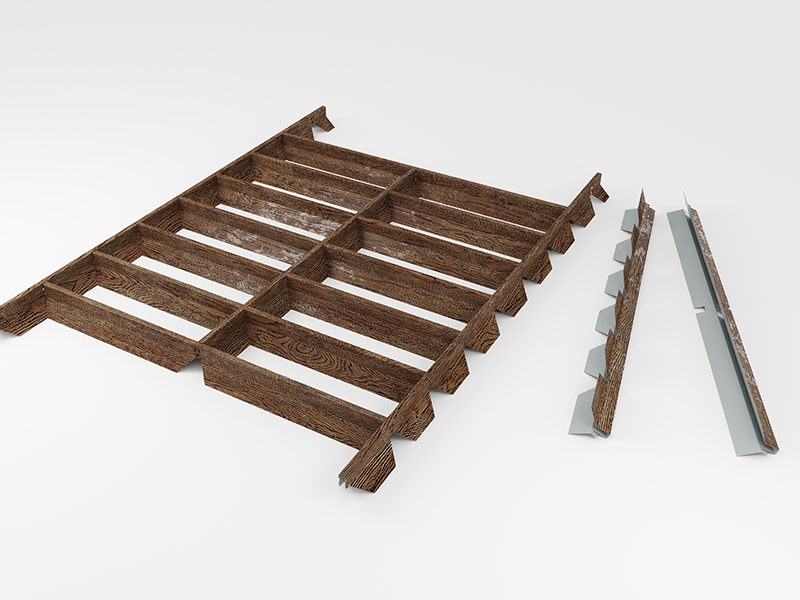

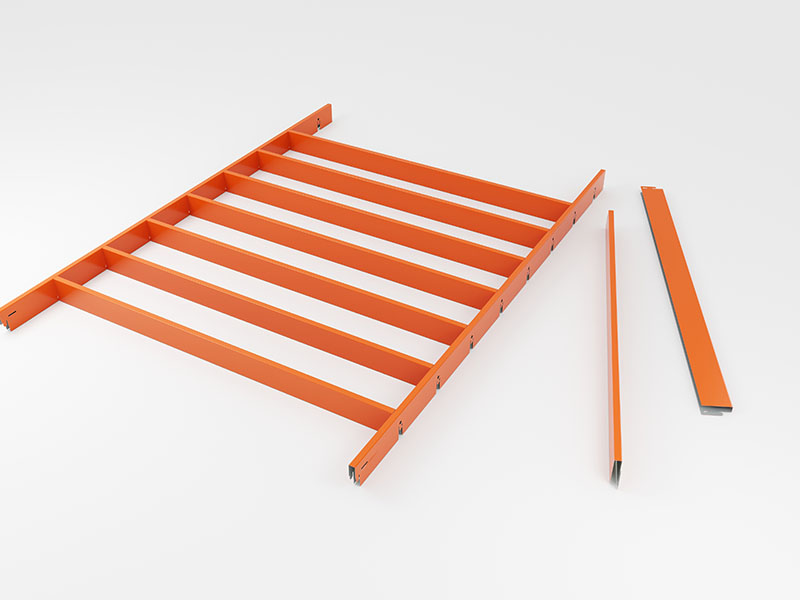

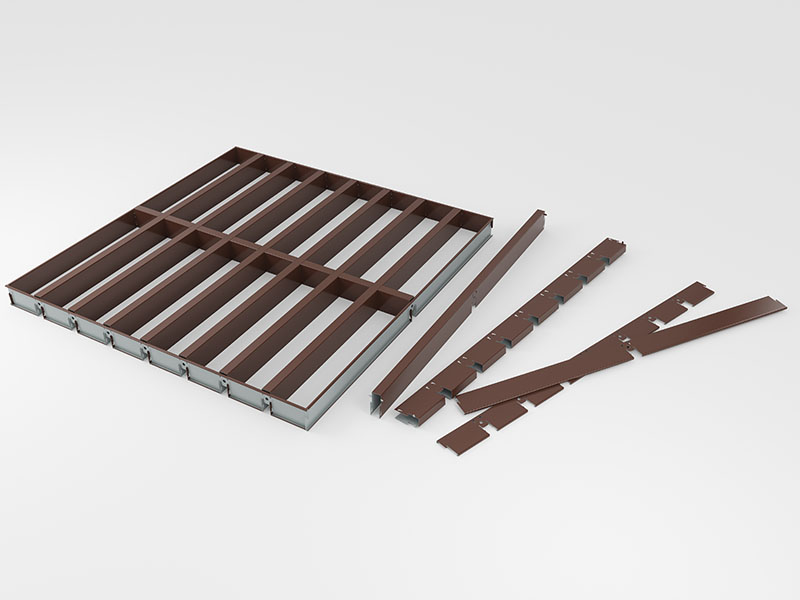

Приклади грильято "жалюзі"
  • Gallery Item 1
  • Gallery Item 1
  • Gallery Item 1
  • Gallery Item 1
  • Gallery Item 1

Комплектація та монтаж класичного та пірамідального грильято

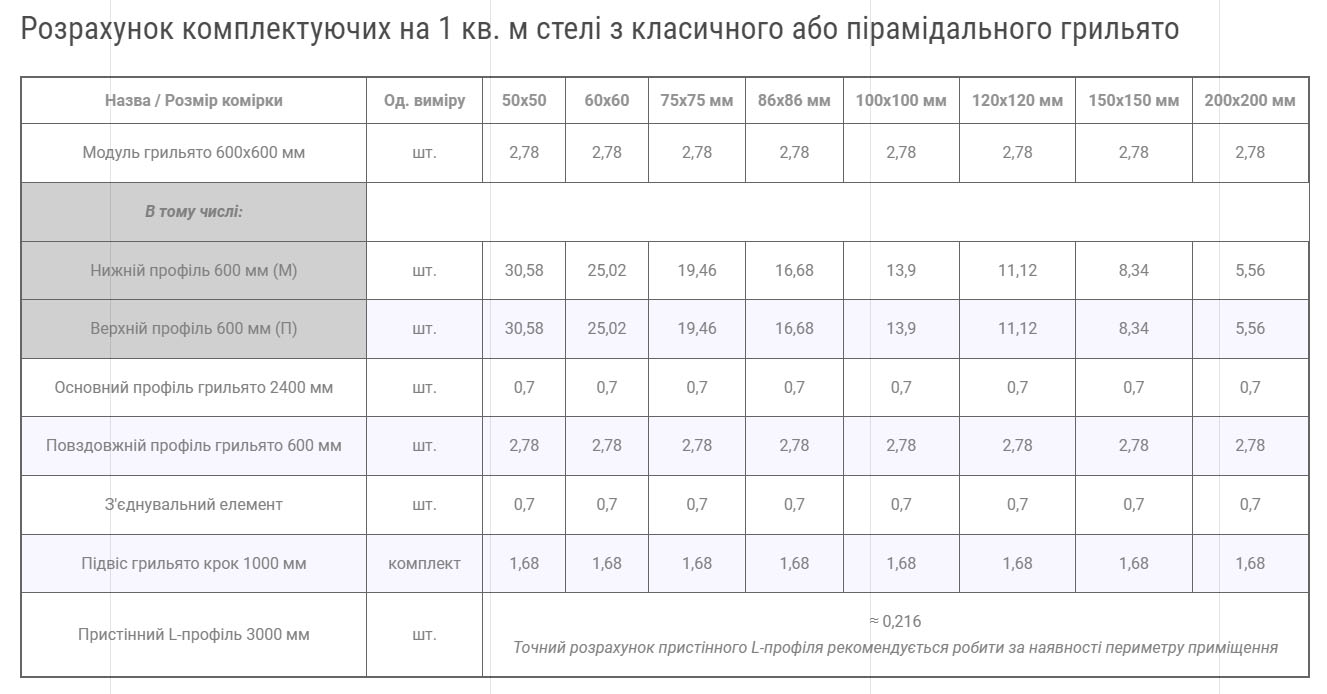

Розрахунок комплектуючих на 1 кв. м стелі з класичного або пірамідального грильято

Назва / Розмір комірки
Од. виміру
50х50 мм
60х60 мм
75х75 мм
86х86 мм
100х100 мм
120х120 мм
150х150 мм
200х200 мм
Модуль грильято 600х600 мм
шт.
2,78
2,78
2,78
2,78
2,78
2,78
2,78
2,78
В тому числі:
Нижній профіль 600 мм (М)
шт.
30,58
25,02
19,46
16,68
13,9
11,12
8,34
5,56
Верхній профіль 600 мм (П)
шт.
30,58
25,02
19,46
16,68
13,9
11,12
8,34
5,56
Основний профіль грильято 2400 мм
шт.
0,7
0,7
0,7
0,7
0,7
0,7
0,7
0,7
Повздовжній профіль грильято 600 мм
шт.
2,78
2,78
2,78
2,78
2,78
2,78
2,78
2,78
З'єднувальний елемент
шт.
0,7
0,7
0,7
0,7
0,7
0,7
0,7
0,7
Підвіс грильято крок 1000 мм
комплект
1,68
1,68
1,68
1,68
1,68
1,68
1,68
1,68
Пристінний L-профіль 3000 мм
шт.
≈ 0,216
Точний розрахунок пристінного L-профіля рекомендується робити за наявності периметру приміщення

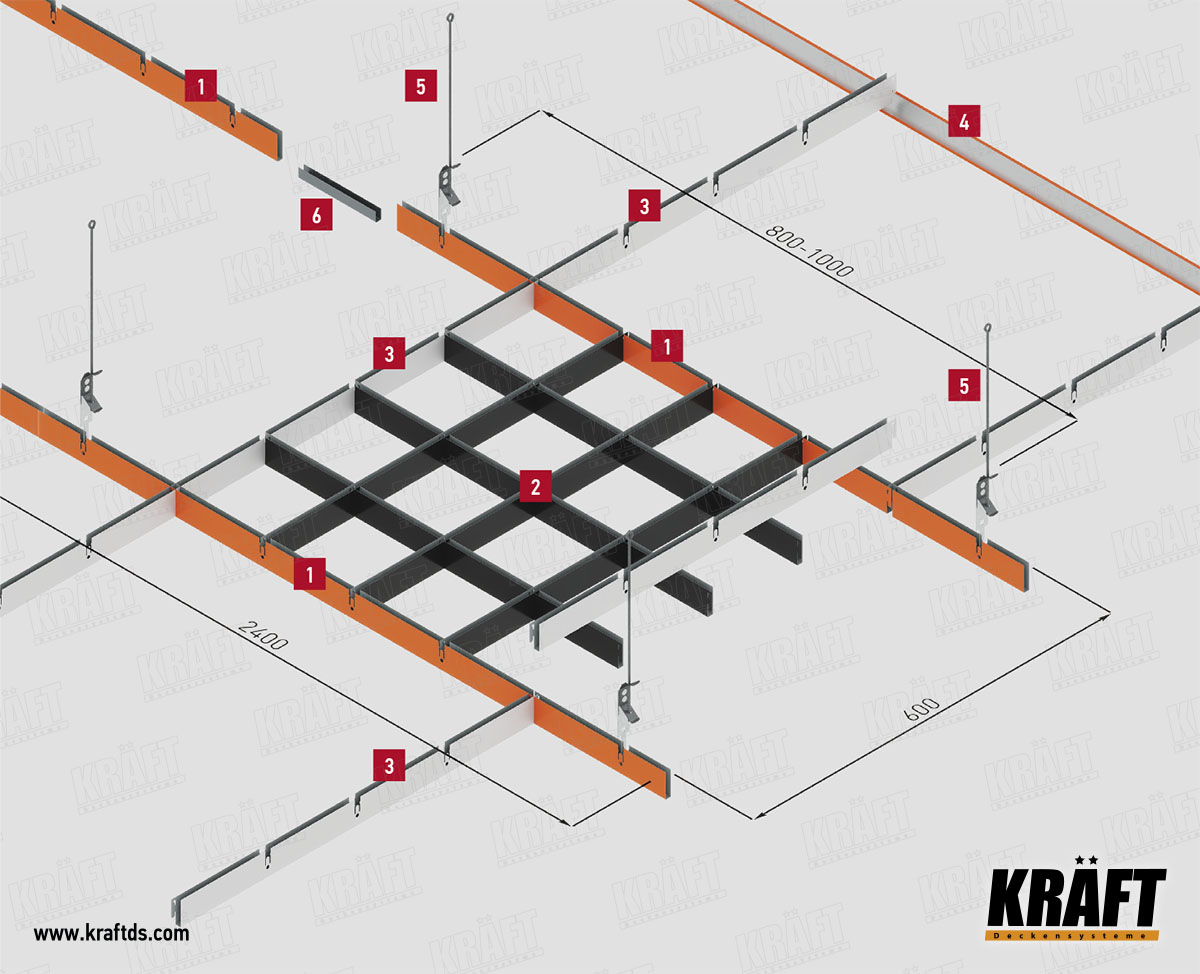

Інструкції з монтажу класичного та пірамідального грильято

Відеоінструкція з монтажу класичного грильято

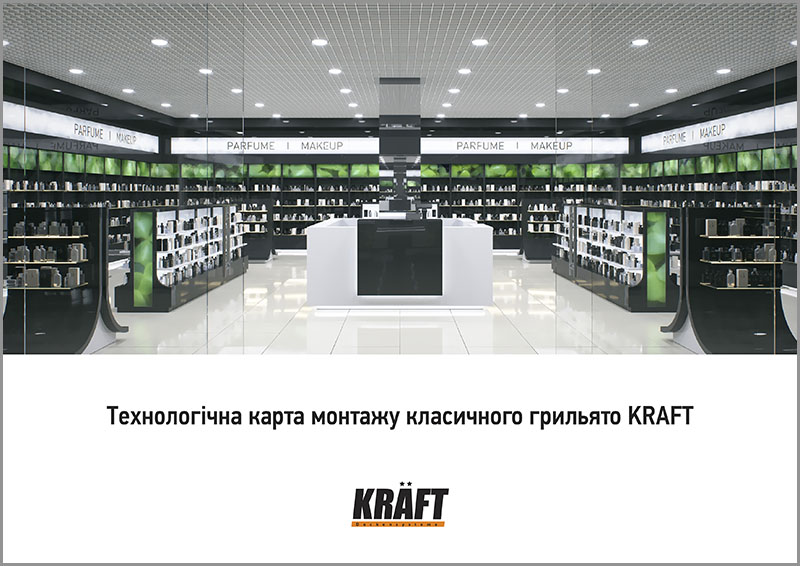

Технологічна карта монтажу класичного грильято

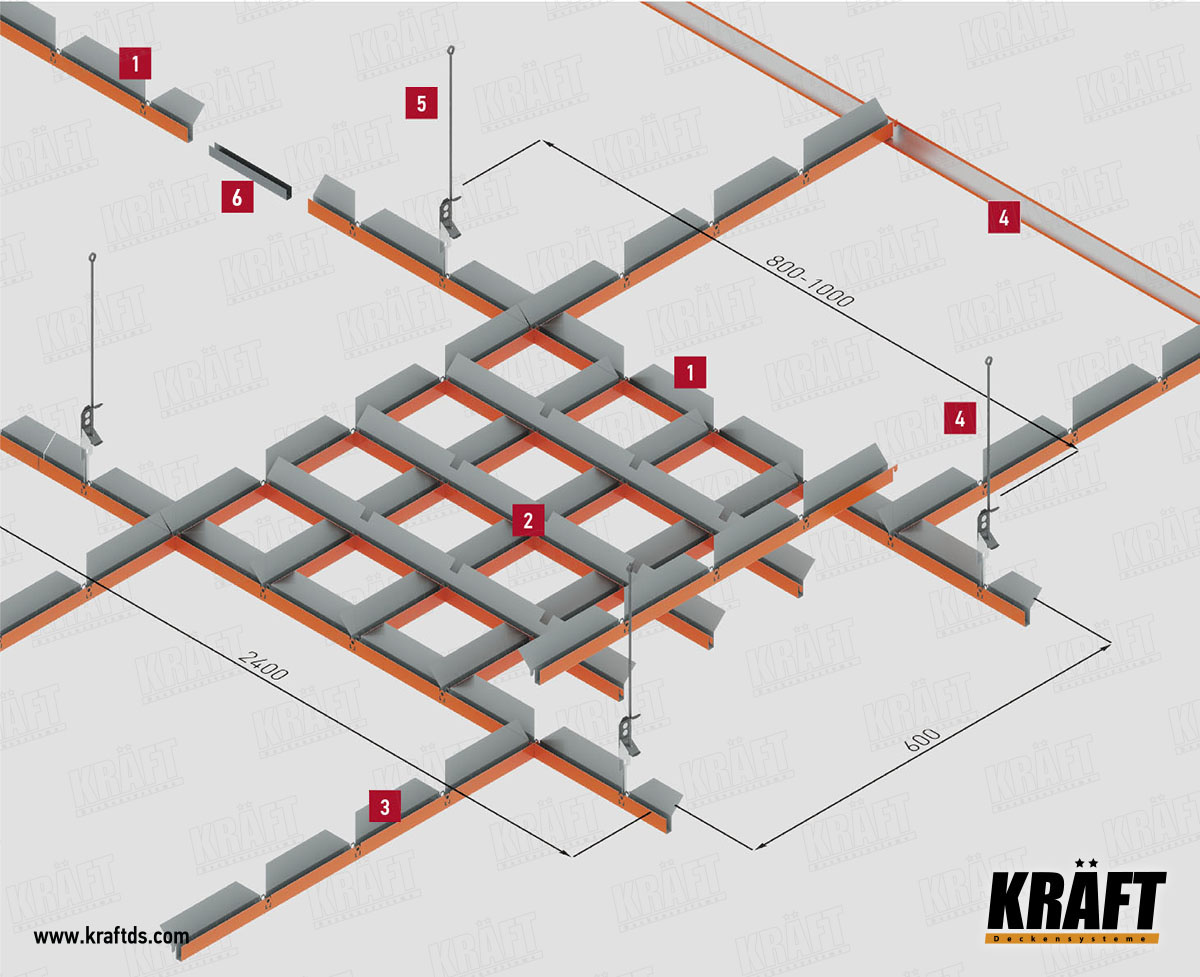

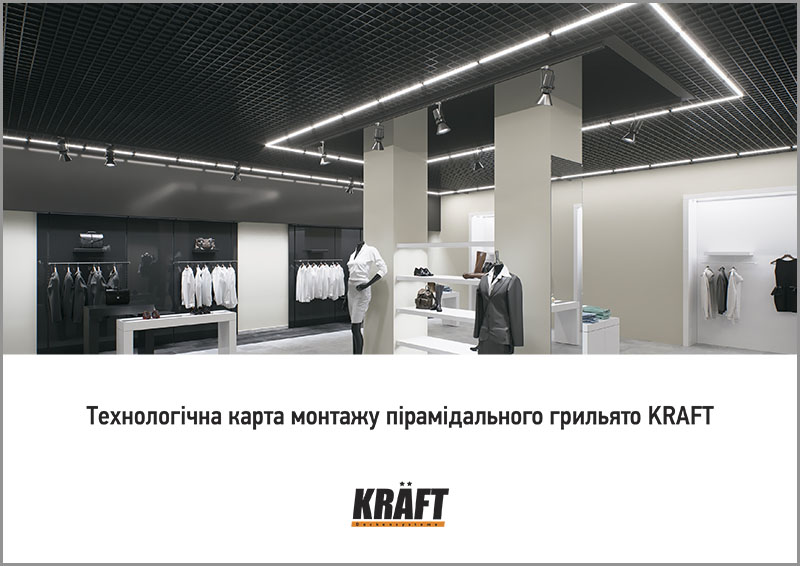

Технологічна карта монтажу пірамідального грильято

Комплектація та монтаж касетного грильято GLK 15/15

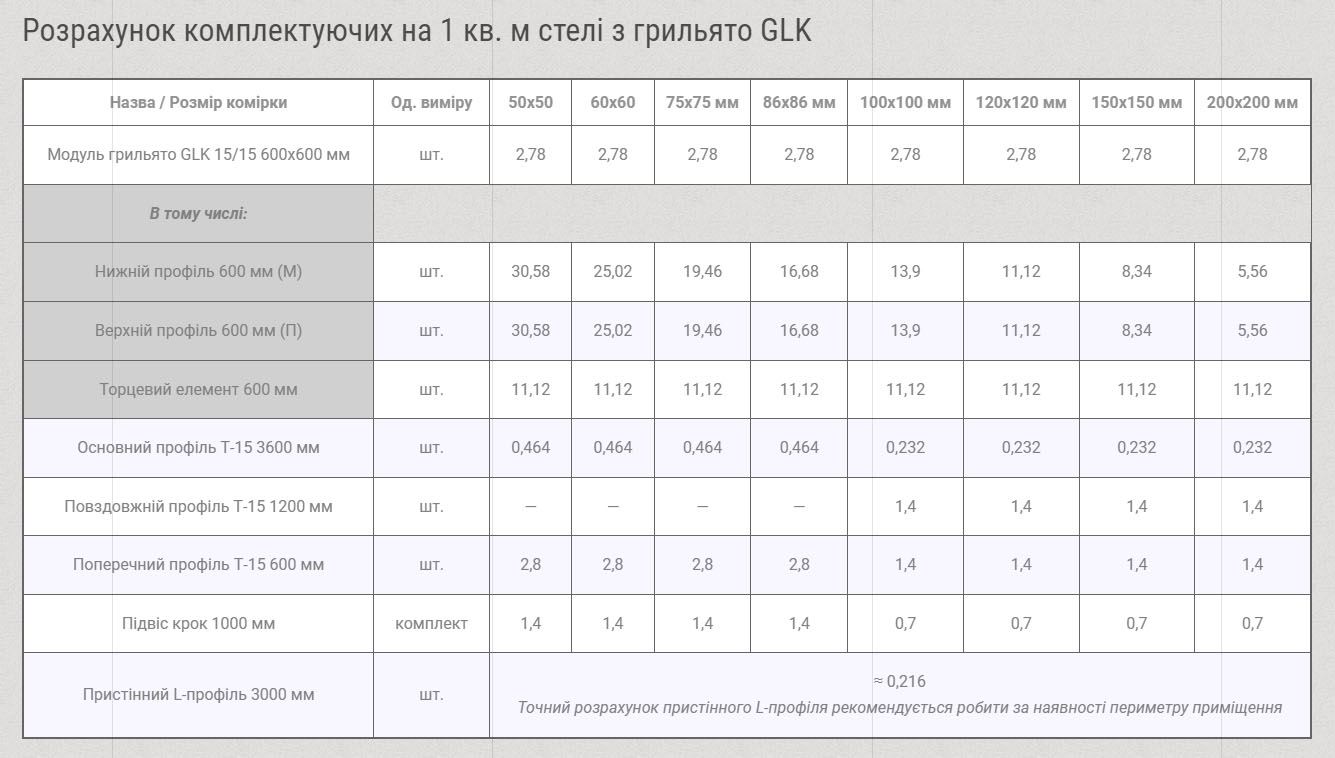

Розрахунок комплектуючих на 1 кв. м стелі з грильято GLK

Назва / Розмір комірки
Од. виміру
50х50 мм
60х60 мм
75х75 мм
86х86 мм
100х100 мм
120х120 мм
150х150 мм
200х200 мм
Модуль грильято GLK 15/15 600х600 мм
шт.
2,78
2,78
2,78
2,78
2,78
2,78
2,78
2,78
В тому числі:
Нижній профіль 600 мм (М)
шт.
30,58
25,02
19,46
16,68
13,9
11,12
8,34
5,56
Верхній профіль 600 мм (П)
шт.
30,58
25,02
19,46
16,68
13,9
11,12
8,34
5,56
Торцевий елемент 600 мм
шт.
11,12
11,12
11,12
11,12
11,12
11,12
11,12
11,12
Основний профіль Т-15 3600 мм
шт.
0,464
0,464
0,464
0,464
0,232
0,232
0,232
0,232
Повздовжній профіль Т-15 1200 мм
шт.
—
—
—
—
1,4
1,4
1,4
1,4
Поперечний профіль Т-15 600 мм
шт.
2,8
2,8
2,8
2,8
1,4
1,4
1,4
1,4
Підвіс крок 1000 мм
комплект
1,4
1,4
1,4
1,4
0,7
0,7
0,7
0,7
Пристінний L-профіль 3000 мм
шт.
≈ 0,216
Точний розрахунок пристінного L-профіля рекомендується робити за наявності периметру приміщення

Інструкції з монтажу касетного грильято GLK 15/15

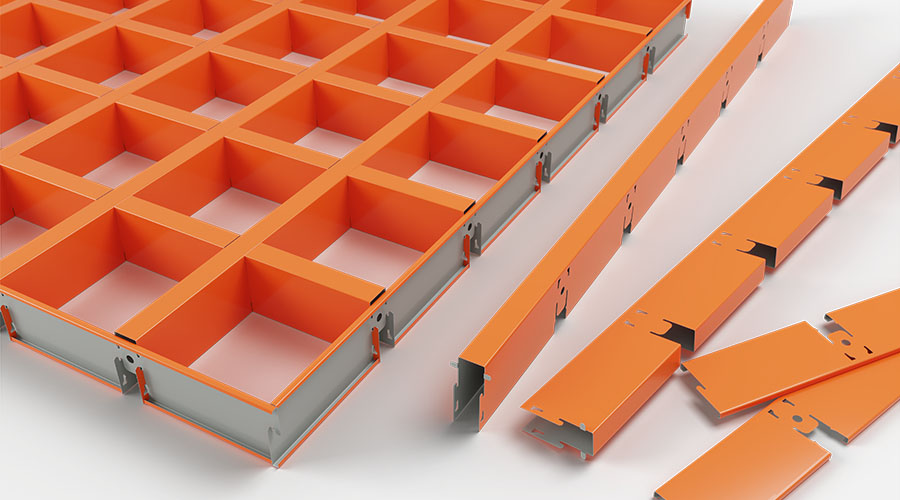

Монтаж грильято GLK виконується на каркасі з Т-профілів KRAFT Fortis Т-15. В зібраний каркас із Т-профілів замість стельових плит вставляються касети грильято GLK. В цьому розділі ми розглянемо лише деякі особливості монтажу грильято GLK 15/15.

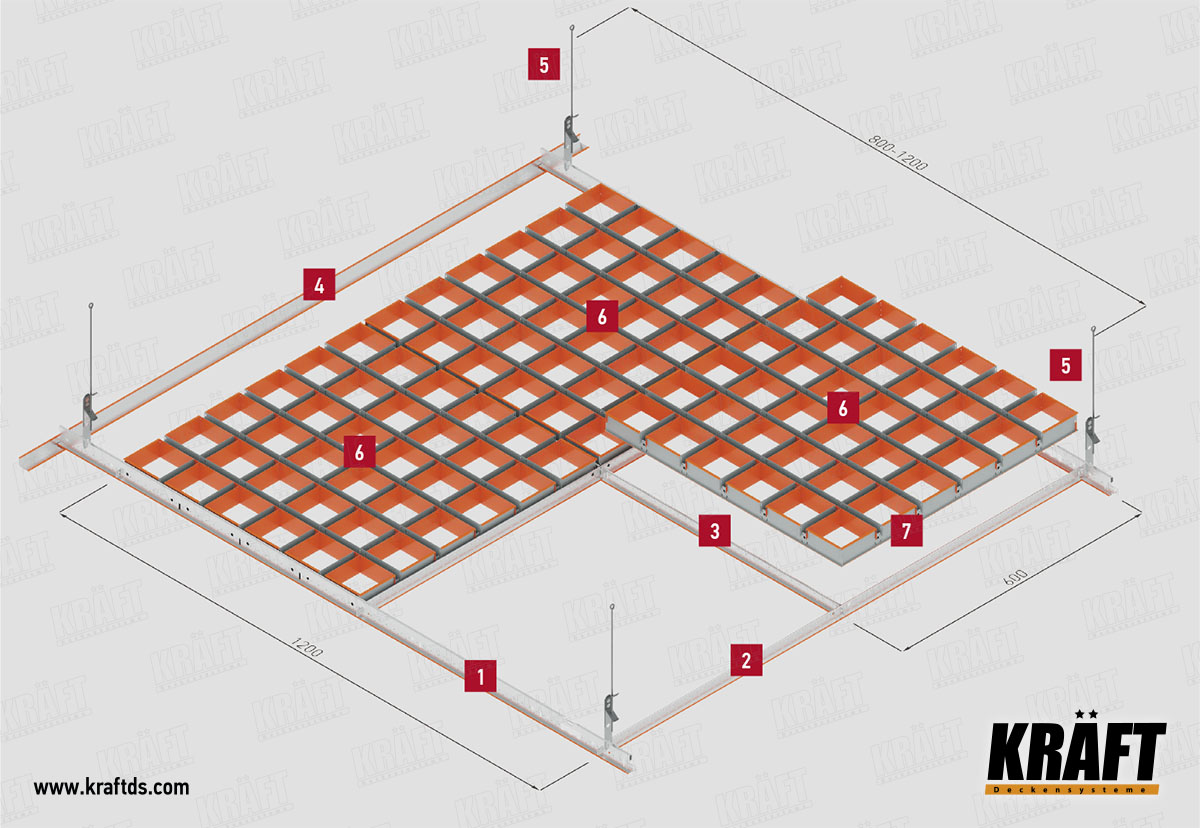

Комплектація підвісної стелі з касетного грильято GLK
  1. Основний Т-профіль довжиною 3600 мм.
  2. Поперечний Т-профіль довжиною 1200 мм.
  3. Поздовжній Т-профіль довжиною 600 мм.
  4. Пристінний L-профіль довжиною 3000 мм.
  5. Підвіси грильято GLK.
  6. Модуль грильято (складається з верхніх (П) і нижніх (М) профілів довжиною 600 мм).
  7. Обрамляючий профіль модуля грильято GLK.

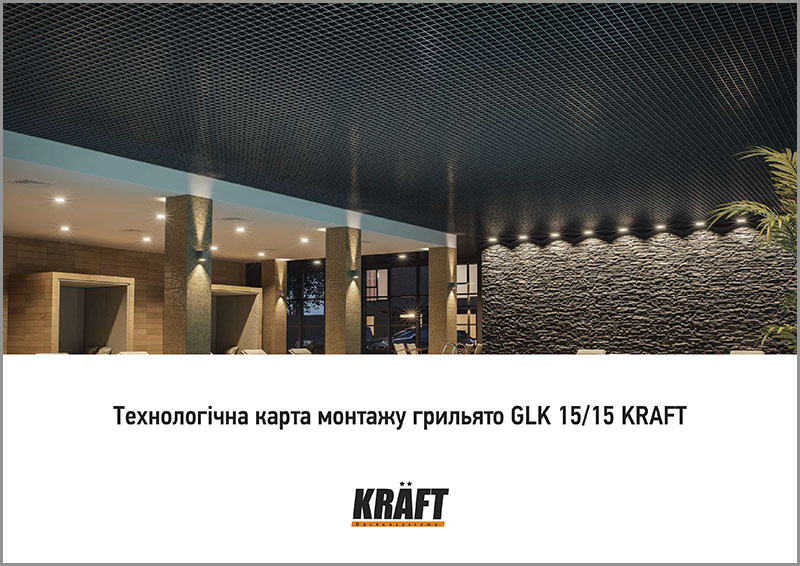

Технологічна карта монтажу грильято GLK 15/15

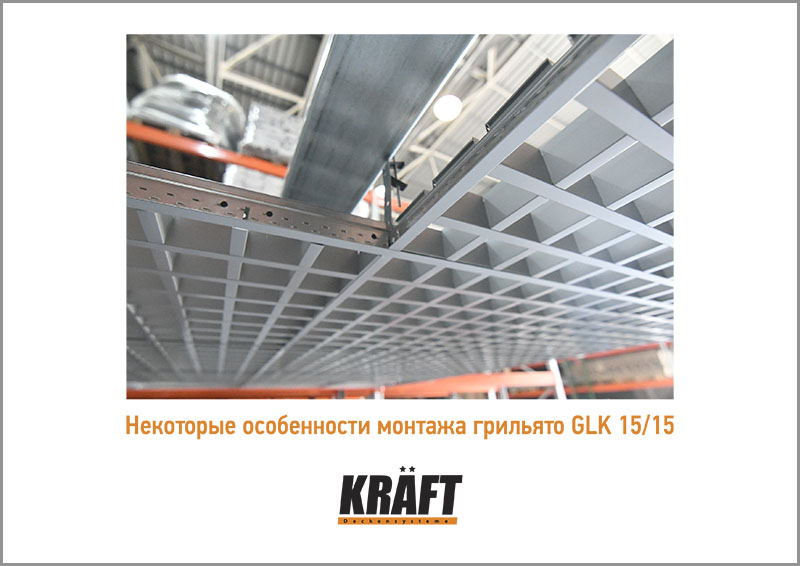

Особливості монтажу грильято GLK 15/15
